METODOLOGIA DI ANALISI E PROGETTAZIONE ACUSTICA PER AMBIENTI INTERNI
La qualità acustica di una sala dipende fortemente dalle sue caratteristiche geometriche e dalle proprietà acustiche dei materiali che compongono gli allestimenti e gli arredi interni.

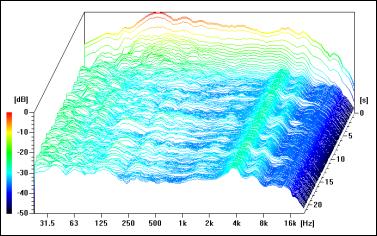

Lo Studio MRG dispone del potente software di analisi acustica DIRAC che permette di misurare tutti i principali parametri di riferimento relativi alla qualità acustica degli ambienti interni (T60, STI, RASTI, LF, LFC, Clarity, Definition, G, Grel, G80,...), e di caratterizzare inoltre le proprietà di fonoassorbimento delle singole superfici per mezzo di misurazione diretta in opera.
Questa metodologia di analisi, basata sulla risposta all’impulso, può essere applicata a qualsiasi luogo chiuso, dal capannone industriale (per il contenimento della rumorosità) fino alle sale per musica e parlato (per la progettazione della qualità dell’ascolto).
La progettazione acustica dedicata agli ambienti interni redatta dallo Studio MRG si distingue per una suddivisione delle fasi operative così organizzata (foto estratte da differenti progetti eseguiti in periodi recenti):
Fasi Operative
L’analisi si sviluppa per mezzo di misurazioni sul campo finalizzate a caratterizzare la distribuzione del campo acustico per mezzo della misurazione in opera della potenza sonora delle sorgenti acustiche con tecnica intensimetrica o per mezzo della rilevazione della pressione sonora unitamente al rilevamento dei parametri caratteristici dell’ambiente: T60, RASTI o altri indici utili per lo specifico obiettivo acustico di progetto.

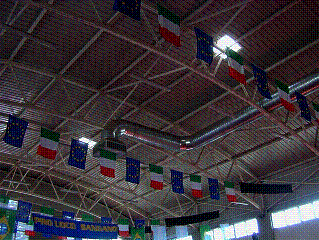

Qui a lato si riporta – a titolo di esempio – la fotografia della copertura di un padiglione dedicato ad attività sportive e ricreative completamente privo di trattamenti utili ad una adeguata qualità acustica dell’ambiente interno.
Il padiglione, situato in Sangano (TO) è stato oggetto di un progetto di riqualificazione sviluppato e coordinato dall’Arch. Felice Lambiase: lo Studio MRG ha curato la progettazione tecnico-acustica di dettaglio.
Le misurazioni di caratterizzazione acustica degli ambienti interno sono inoltre corredate da rilevazioni del potere fonoisolante delle principali porzioni di superfici con tecnica MLS, applicazione del metodo di sottrazione e successiva analisi “Adrienne”.
Questa tecnica di misura permette la caratterizzazione delle proprietà acustiche di elementi edilizi in opera sia in termini di trasmissione del segnale sonoro sia in termini di assorbimento acustico per mezzo dell’analisi della risposta all’impulso. In tal modo è possibile quantificare le aliquote di energia sonora assorbita dai differenti materiali ed identificare al meglio le caratteristiche acustiche dello stato “ante operam” dell’ambiente oggetto di studio.
L’identificazione delle proprietà delle sorgenti sonore e degli elementi edilizi e di arredo permette di ricreare al calcolatore per mezzo di appositi software un modello acustico dello stato di fatto dell’ambiente studiato. La metodologia è applicabile sia nel caso di un reparto produttivo eccessivamente rumoroso per il quale si necessitano interventi di bonifica acustica sia nel caso di un ambiente interno dedicato all’ascolto di musica o parlato per il quale si richiede di migliorare la qualità acustica.
Il modello acustico al calcolatore consente poi di eseguire simulazioni relative a possibili interventi correttivi per migliorare l’acustica della sala o ridurre la rumorosità interna al reparto produttivo studiato.
Nelle immagini si riportano le mappature della distribuzione del campo acustico all’interno di un sito industriale oggetto di bonifica per l’eccessivo rumore generato dai macchinari di produzione.

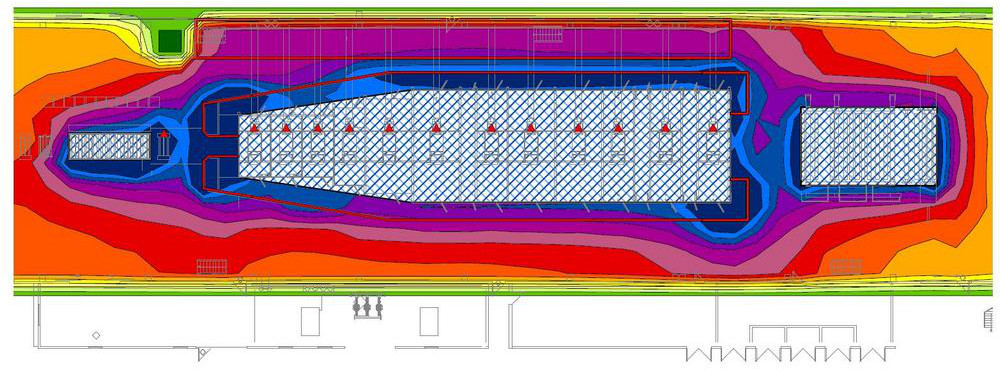

La prima immagine illustra la distribuzione del campo sonoro nelle condizioni di “rustico” –
scenario privo di interventi di contenimento delle emissioni sonore degli impianti e di
trattamento acustico delle superfici.

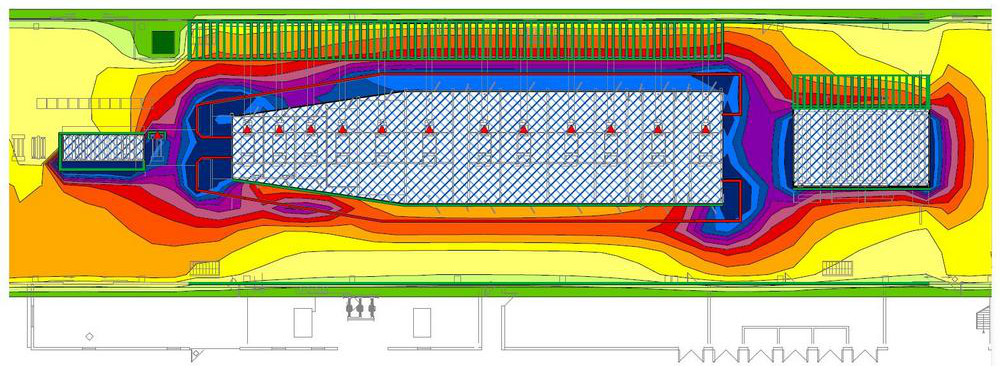

La seconda immagine presenta invece i risultati del calcolo previsionale sviluppato al
calcolatore provvedendo ad introdurre gli effetti ottenibili per mezzo di schermature
fonoisolanti e fonoassorbenti e grazie al trattamento fonoassorbente delle principali superfici
interne al reparto produttivo.
A seguito della modellizzazione acustica si provvede alla individuazione dei materiali, dei dispositivi e degli allestimenti che permettono di realizzare in opera quanto è stato progettato e verificato a calcolo per mezzo del software di simulazione della distribuzione del campo sonoro.

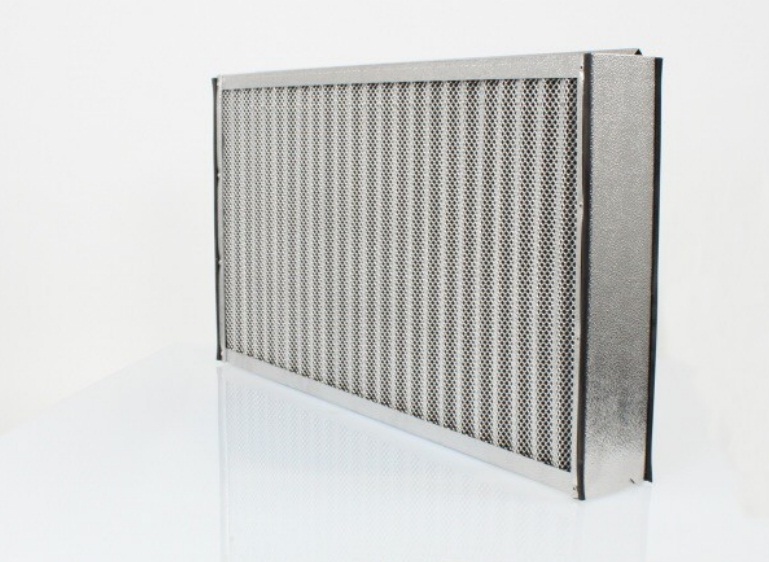

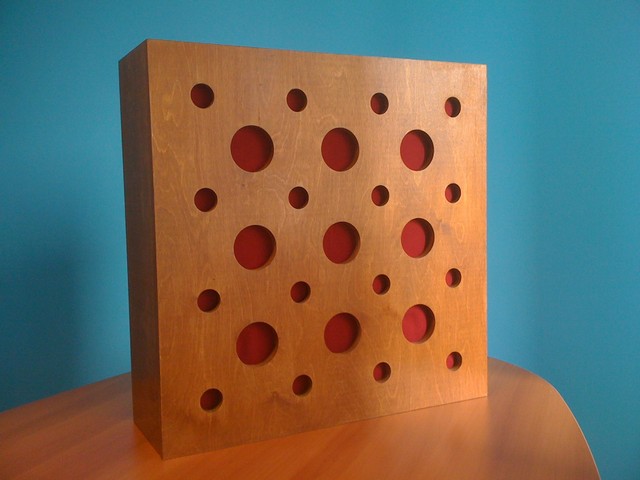

Nelle immagini si riporta un elemento risonatore utile per allestimenti con arredi di qualità in
acustica architettonica (Elemento di arredo di produzione Studio MRG) e pannelli acustici
fonoisolanti e fonoassorbenti per interventi e bonifiche in campo industriale (immagine
cortesemente fornita da Bosco Italia s.p.a.).

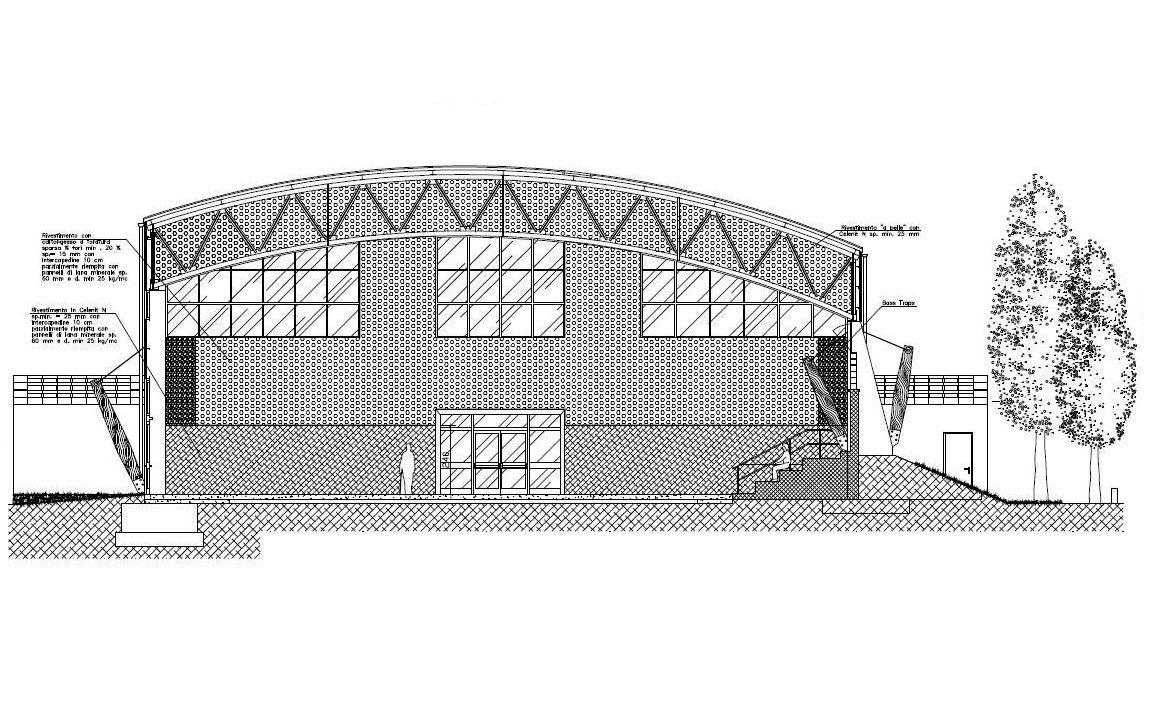

Il disegno progettuale offre il supporto grafico necessario per l’applicazione delle soluzioni tecniche in sede di realizzazione degli interventi. Lo Studio MRG fornisce servizi di progettazione completa in materia di allestimenti dedicati all’acustica. Nell’immagine qui a lato si riporta un prospetto interno predisposto dall’arch. Felice Lambiase ed integrato dallo Studio MRG. Il prospetto è stato realizzato per la definizione degli interventi di riqualificazione acustica del padiglione dedicato ad attività sportive già precedentemente illustrato allo stato di rustico. Il disegno progettuale fornisce lo strumento per l’adeguato computo delle superfici e dei coefficienti di assorbimento acustico degli elementi di arredo di previsto utilizzo. Questo permette la corretta quantificazione progettuale dei risultati acustici attesi.
Al termine della fase progettuale relativa agli interventi di trattamento acustico degli ambienti lo Studio MRG può fornire assistenza diretta in cantiere sotto forma di consulenza alla Direzione Lavori per l’allestimento delle opere e degli arredi di cui al progetto acustico. Al termine delle attività di realizzazione ed allestimento si procede al collaudo acustico finale con misurazioni dirette in campo.

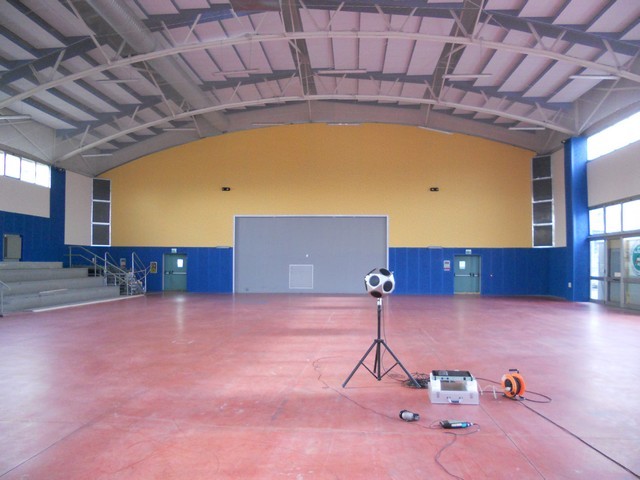

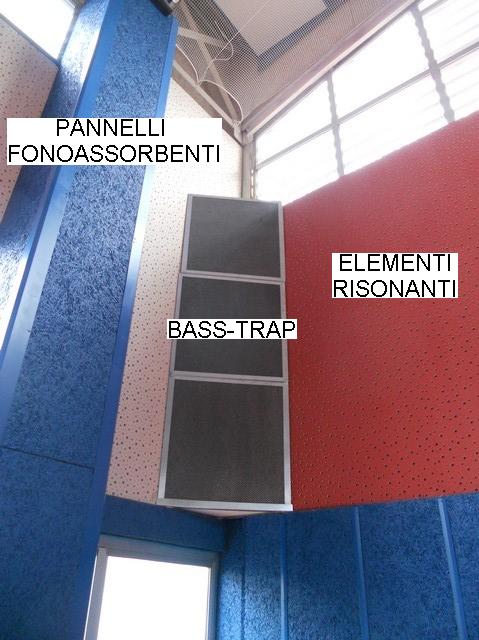

Nelle immagini sono riportati alcuni particolari dell’allestimento di riqualificazione acustica del padiglione dedicato ad attività sportive ed una vista d’insieme dell’ampio locale fotografato in occasione delle misurazioni di collaudo acustico finale in opera.
